 วิธีหาปริมาณงานดิน

อ่านหัวข้อก่อนหน้า อ่านหัวข้อถัดไป Go down
ไปที่หน้า : Previous  1, 2, 3  Next
ผู้ตั้งข้อความ
blue_survey



จำนวนข้อความ: 52
: 36
Localisation: จ.เจียงใหม่
Registration date: 20/11/2008

ตั้งหัวข้อเรื่อง: Re: วิธีหาปริมาณงานดิน   Sun Jan 11, 2009 2:50 pm

คุณ hello อยู่เจียงใหม่กะครับ
ผมก้อคนเมือง โล่ครับ Laughing Laughing Laughing
ขึ้นไปข้างบน Go down
ดูข้อมูลส่วนตัว
hello



จำนวนข้อความ: 40
Localisation: chiangmai
Registration date: 17/05/2007

ตั้งหัวข้อเรื่อง: Re: วิธีหาปริมาณงานดิน   Sun Jan 11, 2009 9:41 pm

แอบเรียนไปด้วยครับ
และกำลังลองทำสูตรใน exel ไว้คำนวณงานดินอีกแบบครับ
ช่างจุดประกายสำหรับผม ดีจริงๆ ครับ

(ใช่แล้วครับ ทำงานอยู่เชียงใหม่ครับ)
แต่ ก็ไปแถวบ้านคุณ blue ประจำครับ บ้านเพื่อนมีแถวนั้นหนะครับ
ขึ้นไปข้างบน Go down
ดูข้อมูลส่วนตัว
blue_survey



จำนวนข้อความ: 52
: 36
Localisation: จ.เจียงใหม่
Registration date: 20/11/2008

ตั้งหัวข้อเรื่อง: Re: วิธีหาปริมาณงานดิน   Mon Jan 12, 2009 4:41 pm

ผมทำได้แล้ว พี่lersak แจ่มมากๆครับ
ขึ้นไปข้างบน Go down
ดูข้อมูลส่วนตัว
hello



จำนวนข้อความ: 40
Localisation: chiangmai
Registration date: 17/05/2007

ตั้งหัวข้อเรื่อง: Re: วิธีหาปริมาณงานดิน   Thu Jan 22, 2009 3:53 pm

โอ...
หลังจากที่ลองทำใน exel ดูแล้ว ก็ยากพอสมควร

จึงยังทำไม่เสร็จสักที
แต่หากว่าใครอยากนำไปพัฒนาต่อ
ทิ้ง e-mail ไว้ครับเดี๋ยวผมจะส่งต้นฉบับไปให้ครับ

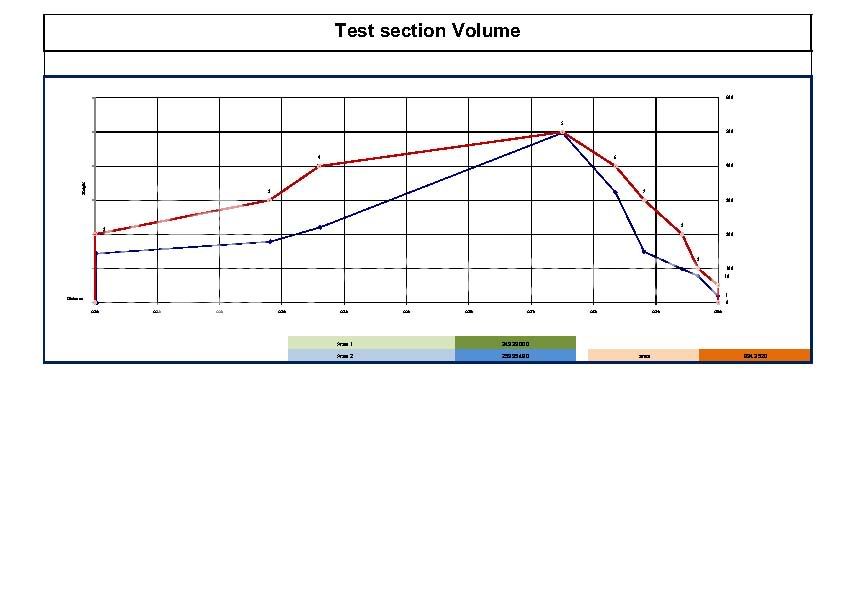

เดี๋ยวลองชมตัวอย่างก่อนครับ



อันนี้นำกราฟมารวมกันสองเส้น
แล้วหาค่าปริมาณงานดินที่ต่างกัน










แยกตารางให้ดูครับ







ตารางต่อมาเป็น
แยกออกเป็นแต่ละครั้งในการสำรวจ (ก่อนและหลัง)
แต่ต้องในแนวตัดเดียวกัน
เขาเรียกวิธี tyline หรือเปล่า (ถ้าจำไม่ผิด)
คือต้องตัดแนวเดิมจากการสำรวจเดิม (ครับ)









และคิดว่าผมทำต่อคงทำไม่เสร็จ
ถ้าใครสนใจนำไปพัฒนาเพื่อใช้ในงาน
ก็ทิ้งเมล์ไว้ครับ

แล้วจะจัดส่งไปให้ครับ
ขึ้นไปข้างบน Go down
ดูข้อมูลส่วนตัว
hello



จำนวนข้อความ: 40
Localisation: chiangmai
Registration date: 17/05/2007

ตั้งหัวข้อเรื่อง: Re: วิธีหาปริมาณงานดิน   Thu Jan 22, 2009 3:56 pm

ได้ปริมาณงานดิน
แยกเป็น area นะครับ
และนำ area ทั้งสองครั้งมาหักลบออกจากกัน
ซึ่งไม่สามารถแยกเป็นดินถม และ ดินขุดได้
ได้เฉพาะ ปริมาณส่วนต่างกันเท่านั้นครับ
ขึ้นไปข้างบน Go down
ดูข้อมูลส่วนตัว
hello



จำนวนข้อความ: 40
Localisation: chiangmai
Registration date: 17/05/2007

ตั้งหัวข้อเรื่อง: Re: วิธีหาปริมาณงานดิน   Thu Jan 22, 2009 3:58 pm

ลืมไปครับ
ไม่ใช่ปริมาณงานดิน
แต่เป็น จำนวนพื้นที่ (area) ครับ
(ขอประทานอภัยอย่างสูง)

ขี้ลืมไปหน่อย
ขึ้นไปข้างบน Go down
ดูข้อมูลส่วนตัว
ตาก27



จำนวนข้อความ: 50
Registration date: 07/08/2008

ตั้งหัวข้อเรื่อง: Re: วิธีหาปริมาณงานดิน   Fri Jan 23, 2009 8:13 am

สุดยอดครับ ยอดเยี่ยม ยอดคน นี่คือคนที่สังคมต้องการอย่างมาก
ขึ้นไปข้างบน Go down
ดูข้อมูลส่วนตัว
chai0914



จำนวนข้อความ: 112
Registration date: 03/10/2007

ตั้งหัวข้อเรื่อง: Re: วิธีหาปริมาณงานดิน   Fri Jan 23, 2009 10:45 am

ยิ่งเข้ามาดูในเว็บนี้บ่อยเท่าไร ก็ยิ่งรู้ว่า โลกนี้มันกว้างใหญ่จริงๆ และรู้ได้ทันทีว่าตัวเองเหมือนเด็กเพิ่งหัดเดินเอง พอเริ่มหัดใช้ land desktop 2006 ได้ไม่นานเท่าไร เริ่มจะนำเข้าข้อมูลได้ เริ่มจะขึ้น contour ได้ เริ่มจะตั้ง Description Keys ได้ เริ่มจะตัด section ได้ ก็หลงคิดไปว่าเราเริ่มใช้โปรแกรมนี้ได้ชำนาญขึ้นแล้ว ที่ไหนได้ มาตอนนี้เห็นพวกพี่ๆใช้กันแล้ว อืม เรานี่โง่จริงๆที่หลงคิดไปแบบนั้น กำ แต่จะคอยเข้ามาเก็บเกี่ยวความรู้บ่อยๆนะครับ ถึงบางครั้งจะเข้าใจบ้าง ไม่เข้าใจบ้าง ขอบคุณครับผม(ว่าแต่ผมขอถามหน่อยได้มั้ยครับ ว่าที่พี่ๆแต่ละคนเก่งๆกันทั้งนั้นแบบนี้น่ะ อาศัยศึกษาจากตำราเอาแล้วเอาไปปรับปรุงใช้เอง หรือว่าที่ไหนเค้ามีเปิดสอน land desktop 2006 แบบที่ใช้งานได้จริงน่ะครับ จะได้ลางานไปเรียนบ้าง ขอบคุณครับผม)
ขึ้นไปข้างบน Go down
ดูข้อมูลส่วนตัว
blue_survey



จำนวนข้อความ: 52
: 36
Localisation: จ.เจียงใหม่
Registration date: 20/11/2008

ตั้งหัวข้อเรื่อง: Re: วิธีหาปริมาณงานดิน   Sun Jan 25, 2009 11:27 am

ขอถามต่ออีกหน่อยนะครับ ว่า aligment ที่เราได้ ขึ้น sta ทุก 20 ม. เราสามารถให้ land ใชว์ค่าระดับทุก sta ได้ไหม ครับ
ขึ้นไปข้างบน Go down
ดูข้อมูลส่วนตัว
lersak



จำนวนข้อความ: 327
Registration date: 01/11/2006

ตั้งหัวข้อเรื่อง: Re: วิธีหาปริมาณงานดิน   Sun Jan 25, 2009 2:56 pm

ไม่ได้ครับ

...แต่จะมีอีกคำสั่งนึง เมื่อเรียกใช้คำสั่งแล้ว โปรแกรมจะให้เราเลือก เส้น pl ที่จะให้ออกค่าระดับให้ แล้วก็จะให้ใส่ค่าว่าจะให้ออกค่าระดับทุกกี่เมตร
แล้วก็กดเอ็นเทอร์ไปเรื่อยๆ โปรแกรมจะออกค่าระดับให้

ที่เมนู point\create point-surface\along polyline-contour....แล้วโปรแกรมจะให้เลือกเส้น polyline......โปรแกรมจะออกค่าระดับของ surface ที่เลือกใช้อยู่ในขณะนั้นให้(ถ้ามีsurface.ให้เลือกใช้หลายตัว)
ส่วนจะให้โปรแกรมเลือกโชว์ค่าอะไรให้บ้างให้ไปเซ็ทที่ point setting ซึ่งจะมีให้เลือกว่าจะโชว์ชื่อ point หรือ โชว์ค่าระดับ
ขึ้นไปข้างบน Go down
ดูข้อมูลส่วนตัว
blue_survey



จำนวนข้อความ: 52
: 36
Localisation: จ.เจียงใหม่
Registration date: 20/11/2008

ตั้งหัวข้อเรื่อง: Re: วิธีหาปริมาณงานดิน   Sun Jan 25, 2009 11:55 pm

นี่นะครับที่ต้องการ ขอบคุณพี่ lersak มากๆเลยนะครับ
ต้องยกให้พี่ หนึ่งในตองอูSmile
ขึ้นไปข้างบน Go down
ดูข้อมูลส่วนตัว
np



จำนวนข้อความ: 1
Registration date: 03/06/2009

ตั้งหัวข้อเรื่อง: Re: วิธีหาปริมาณงานดิน   Wed Jun 03, 2009 6:05 pm

ขอตารางEXCEL คิดปริมาณดินตัดดินถมครับ
ขึ้นไปข้างบน Go down
ดูข้อมูลส่วนตัว
hello



จำนวนข้อความ: 40
Localisation: chiangmai
Registration date: 17/05/2007

ตั้งหัวข้อเรื่อง: Re: วิธีหาปริมาณงานดิน   Mon Jun 08, 2009 1:36 pm

http://www.uploadd.com/download.aspx?pku=107490A7CAVMC4M6B3FDWCWCVV4A3X

ms2007
ยังไม่สมบูรณ์แบบครับ นำไปพัฒนาต่อนะครับ
การคิดพื้นที่ต้อง เป็นแนวเดียวกัน ก่อนและหลังนะครับ
จะได้พื้นที่ Area นำไปคูณระยะ ได้ ปริมาณครับ
ขึ้นไปข้างบน Go down
ดูข้อมูลส่วนตัว
jukkrit



จำนวนข้อความ: 12
Registration date: 21/01/2009

ตั้งหัวข้อเรื่อง: Re: วิธีหาปริมาณงานดิน   Tue Jun 16, 2009 10:07 am

รบกวนหน่อยครับ
1. สร้างเส้นprofile 1เส้น
2. สร้างเส้นเพื่อที่จะcut ดิน ที่ระดับ-0.20 ม. ทุกsta.
3. เราสามารถหาปริมาตรดินถมได้เลยหรือไม่
(คือโดยการjoin เป็นpolygon ของดินเดิมและระดับที่cut คิดหา area เป็น ตารางเมตร แล้วคูณกับ 0.2(ได้เป็น ลบ.ม.) ได้เลยหรือไม่ )
หรือถ้ามีวิธีที่ดีกว่าหรือถูกต้องกรุณาบอกด้วยครับ
จากแจ็ค
ขึ้นไปข้างบน Go down
ดูข้อมูลส่วนตัว
blue



จำนวนข้อความ: 8
Registration date: 17/06/2009

ตั้งหัวข้อเรื่อง: Re: วิธีหาปริมาณงานดิน   Wed Jun 17, 2009 3:31 pm

ไม่ได้มาเยี่ยมนานเลยครับ
ขึ้นไปข้างบน Go down
ดูข้อมูลส่วนตัว
blue



จำนวนข้อความ: 8
Registration date: 17/06/2009

ตั้งหัวข้อเรื่อง: Re: วิธีหาปริมาณงานดิน   Wed Jun 17, 2009 3:31 pm

ไม่ได้มาเยี่ยมนานเลยครับ
ขึ้นไปข้างบน Go down
ดูข้อมูลส่วนตัว
blue



จำนวนข้อความ: 8
Registration date: 17/06/2009

ตั้งหัวข้อเรื่อง: Re: วิธีหาปริมาณงานดิน   Tue Jun 30, 2009 4:52 pm

พี่ไปคาริเบจ กล้องกันที่ไหนครับ
ขึ้นไปข้างบน Go down
ดูข้อมูลส่วนตัว
amornrat



จำนวนข้อความ: 30
Localisation: Bangkok
Registration date: 17/12/2008

ตั้งหัวข้อเรื่อง: Re: วิธีหาปริมาณงานดิน   Fri Jul 31, 2009 11:50 am

สวัดดีค่ะ...ขอถามพี่ lersak หน่อยค่ะ
เราใช้คำสั่งอะไรที่สามารถให้ Point เปิดได้ใน Autocad ทั่วๆไป โดยที่ไม่ต้อง Explode อยากให้เป็น Block เหมือนกับทำใน Land ค่ะ....ขอบคุณค่ะ
ขึ้นไปข้างบน Go down
ดูข้อมูลส่วนตัว
lersak



จำนวนข้อความ: 327
Registration date: 01/11/2006

ตั้งหัวข้อเรื่อง: Re: วิธีหาปริมาณงานดิน   Fri Jul 31, 2009 3:21 pm

เท่าที่เคยเจอมา มักมีปัญหา เวลาเอางานที่ทำจาก land ไปเปิดกับ cad 2007ขึ้นไป ต้อง Explode ก่อนแล้วถึงจะเห็น point.....
.....ยังหาวิธีแก้ไม่ได้เลยจนปัญญาเหมือนกัน





หากจำเป็นจริงๆคงต้องใช้ land v2007 ขึ้นไปในการทำงาน... ถึงจะเอางานที่ได้
ไปเปิดใช้กับ cad v2007 ขึ้นไปได้
ขึ้นไปข้างบน Go down
ดูข้อมูลส่วนตัว
amornrat



จำนวนข้อความ: 30
Localisation: Bangkok
Registration date: 17/12/2008

ตั้งหัวข้อเรื่อง: Re: วิธีหาปริมาณงานดิน   Wed Aug 05, 2009 12:28 pm

ขอบคุณมากๆๆค่ะ..ตอนนี้ยังใช้ Land 2006 อยู่เลย..
ขึ้นไปข้างบน Go down
ดูข้อมูลส่วนตัว
amornrat



จำนวนข้อความ: 30
Localisation: Bangkok
Registration date: 17/12/2008

ตั้งหัวข้อเรื่อง: Re: วิธีหาปริมาณงานดิน   Mon Sep 07, 2009 11:43 am

Extended Surface Statistics
Number of triangles: 3352
Mean elevation: -1.88
Minimum triangle area: 0.00
Maximum triangle area: 312.18
2D surface area: 63227.62
3D surface area: 63984.66
Minimum grade: 0.00%
Maximum grade: 645.89%
Average grade: 9.61%

ค่าข้อมูลดังกล่าวมันคือค่าอะไรบ้าง..ใน Land การหา Volume ต้องเทียบจาก 2 Surface...ถ้าไม่ต้องเทียบจะหาจาก 3d ได้เลยหรือไม่..
ขึ้นไปข้างบน Go down
ดูข้อมูลส่วนตัว
lersak



จำนวนข้อความ: 327
Registration date: 01/11/2006

ตั้งหัวข้อเรื่อง: Re: วิธีหาปริมาณงานดิน   Tue Sep 08, 2009 11:09 am

ส่วนมากจะเป็นค่าพื้นที่ เป็นตารางเมตร
2d surface area ก็เป็นการหาพื้นที่ ตารางเมตรแบบแบนๆ
3d 3D surface areaก็เป็นการหาพื้นที่ตามสภาพจริง...เหมือนหลังคาเอียง 45 ถ้าหา พท. โดยใช้ระยะจากtopview ก็จะได้ พท. หนึ่ง
แต่ถ้าเราเอาระยะจริงตามที่เอียงใส่เข้าไป ก็ได้ พท.อีกแบบ
ส่วนอันอื่นๆก็เป็น ความสูงเฉลี่่ย สูง-ต่ำสุด


การหาปริมาตรจะมีอีกวิธี คือการใช้ 3d area ของ surface 2อันมาเปรียบเทียบกัน แล้วหาปริมาตร โดยไม่ต้องตัดsection ออกมาเทียบครั้งละ10-20 เมตร


เช่นเรามี พท ก่อนขุด กับ พท หลังขุด เอา 2พท มาเปรียบเทียบแล้วหาปริมาตรที่ขุดออกไปได้เลย แต่โปรแกรมจะแสดงเป็นตัวเลขรวมให้เลย ไม่มีแยกให้ว่า กี่เมตรได้ ปริมาตรเท่าไร


แก้ไขล่าสุดโดย lersak เมื่อ Fri Sep 11, 2009 8:07 am, ทั้งหมด 1 ครั้ง
ขึ้นไปข้างบน Go down
ดูข้อมูลส่วนตัว
amornrat



จำนวนข้อความ: 30
Localisation: Bangkok
Registration date: 17/12/2008

ตั้งหัวข้อเรื่อง: Re: วิธีหาปริมาณงานดิน   Tue Sep 08, 2009 11:26 am

ขอบคุณมากๆค่ะ..

ในที่นี้..ถ้าเขาต้องการอ้างอิงที่ระดับ 0.000 ดิฉันต้องสร้างอีก surface หนึ่งคือ point ทุกๆ point ให้มีค่าเป็น 0.000 แล้ว Bulid ใหม่ก็ได้ surface2 ที่นี่ก็นำมาเปรียบเทียบ ระหว่าง surface1 และ surface2 อย่างนี้ถูกต้องใช่มั้ยค่ะ...ขอบคุณ ..คุณ lersak อีกครั้ง..ที่ชี้ทางส่วางให้ค่ะ
ขึ้นไปข้างบน Go down
ดูข้อมูลส่วนตัว
lersak



จำนวนข้อความ: 327
Registration date: 01/11/2006

ตั้งหัวข้อเรื่อง: Re: วิธีหาปริมาณงานดิน   Tue Sep 08, 2009 12:59 pm

ที่เข้าใจถูกต้องแล้วครับ

ชุดคำสั่งที่ใช้ก็ตามรูป ส่วนวิธีใช้ จะมีอยู่ใน vcd สอน land ที่เคยเอามาให้โหลด
ในหัวข้อที่ 6.การออกแบบเบื่องต้น และการคำนวนงานดิน

หรืออีกวิธี เมื่อเราได้ พท 3d ของ surface ทั้งสองแล้ว ให้ดูที่ mean elevation
ซึ่งเป็นค่าเฉลี่่ยความสูงของ surface ทั้ง2 เอามาลบกัน จะได้ระยะห่างโดยเฉลี่ย
ของ surface ที่เอาไปเข้าสูตรหาปริมาตรได้....

คือเรามี 3d area ของ 2 surface บวกกัน หาร 2 แล้วคูณด้วยระยะห่างเฉลี่ย ที่เรา
ที่เรามีอยู่ ก็จะได้ปริมาตร



xtended Surface Statistics
Number of triangles: 3352
Mean elevation: -1.88
Minimum triangle area: 0.00
Maximum triangle area: 312.18
2D surface area: 63227.62
3D surface area: 63984.66
Minimum grade: 0.00%
Maximum grade: 645.89%
Average grade: 9.61%


[img:f7b0]http://spic.uploadd.com/2032/I75/small/10867272ED[CO8N98FOQ9JH9VRC5EN1.JPG[/img:f7b0]
[/url]


แก้ไขล่าสุดโดย lersak เมื่อ Fri Sep 11, 2009 8:05 am, ทั้งหมด 1 ครั้ง
ขึ้นไปข้างบน Go down
ดูข้อมูลส่วนตัว
lersak



จำนวนข้อความ: 327
Registration date: 01/11/2006

ตั้งหัวข้อเรื่อง: Re: วิธีหาปริมาณงานดิน   Tue Sep 08, 2009 1:09 pm

ยกตัวอย่างง่ายๆ ความสูงเฉลี่ยของ surface แรกของ จขกท อยู่ที่ -1.88
Mean elevation: -1.88

และของ surface ที่จะสร้างใหม่อยู่ที่ 0.00 ก็จะได้ระยะห่างระหว่าง 2surface 1.88 เมตร...ซึ่งเอาไปเป็นตัวคูณในสูตรหาปริมาตร แต่มันจะเป็นปริมาตร คร่าวๆ ไม่ละเอียดเท่าใช้โปรแกรมหา
ขึ้นไปข้างบน Go down
ดูข้อมูลส่วนตัว


วิธีหาปริมาณงานดิน

อ่านหัวข้อก่อนหน้า อ่านหัวข้อถัดไป ขึ้นไปข้างบน
หน้า 2 จาก 3ไปที่หน้า : Previous  1, 2, 3  Next
